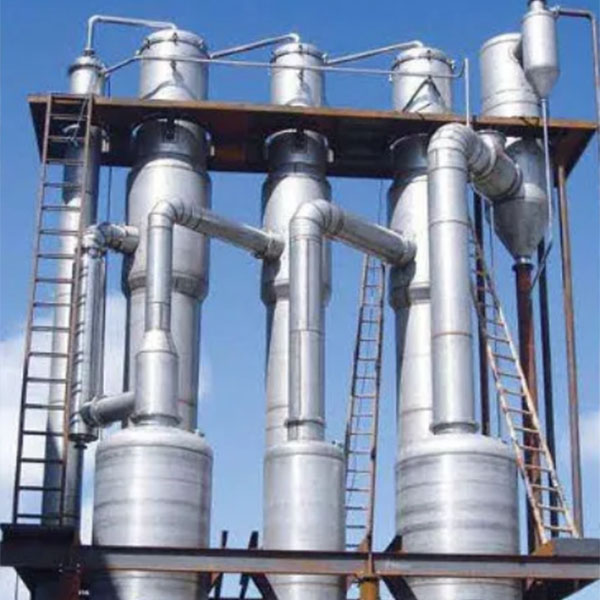

Индустриален изпарител с падащ филм

Според характеристиките на материалите, някои суровини изискват изпарител с падащ филм за обработка с концентрация. Wuxi Hongdinghua Chemical Equipment Co., Ltd. има дългогодишен опит в проектирането и производството на изпарители с падащ филм.

Индустриалният изпарител с падащ филм е устройство, което може да постигне изпаряване и концентрация чрез нагряване с гореща вода, пара и масло за пренос на топлина.

Материалът в изпарителя с падащ филм тече надолу под формата на тънък филм, така че се нарича „падащ филм“, за да се разграничи от процеса, при който течността на суровината тече нагоре. Основната му функция е да изпарява вода и газ от суровината, като по този начин увеличава съдържанието на сухо вещество в материала, откъдето идва и името "изпарител".

Принцип на процеса

Суровината, която трябва да се изпари, влиза в изпарителя с падащ филм от горната част на изпарителя с падащ филм през захранващата помпа, преминавайки през разпределител на течност, който е монтиран в горната част на изпарителя с падащ филм и тръба с падащ филм, оборудвана към всяко парче топлообменна тръба вътре, така че течността от суровината да може да се образува филм. Течността от суровия материал преминава през изпарителната тръба (от страната на тръбата) и се разпределя във формата на филм в топлообменната тръба. Когато суровината тече надолу в кухината на тръбата чрез собствената си гравитация, тя се нагрява от парата извън тръбата и се изпарява, когато достигне температурата на изпарение. Суровината, заедно с вторичната пара, тече надолу от тръбата и се изпарява под формата на филм. Вторичната пара се засмуква от пароструйната термопомпа чрез ефекта на Вентури и се смесва с външна прясна пара, която се изпраща към страната на корпуса на нагревателната камера на изпарителя с падащ филм като нагряваща пара. Страната на корпуса на камерата за нагряване с падащ филм има плочи за насочване на вторична пара, кондензиране и изпускане на некондензиращи газове. По време на процеса топлинната енергия се пренася отвън през стената на тръбата към материала, изпарен вътре в тръбата. След топлообмен, вторичната пара се кондензира във вода от кондензатора и се изпуска от изпарителя с падащ филм.

Предимства на изпарителя с падащ филм

1. Времето на задържане на течната смес е кратко и няма да причини увреждане на чувствителните към топлина вещества;

2. Поради статуса на тънък слой и високата скорост на потока на течността, коефициентът на топлопреминаване на първичната кристализация на изпаряване е съответно висок;

3. Спадът на налягането е малък, а налягането и температурата, измерени от топлообменния процес, са почти постоянни, така че чувствителната топлина може да бъде избегната или сведена до минимум;

4. Тъй като течността на суровината тече само под действието на гравитацията, вместо да се задвижва от високата температурна разлика, е позволено да се приеме по-икономична ниска температурна разлика;

5. Количеството течност, задържано в оборудването, е относително малко, което може да избегне задържане на течност в малък мащаб и продължителна висока температура;

6. Кипенето е конвективно кипене, така че състоянието на повърхността на тръбата има относително малко влияние върху кипенето.

Изпарителите с падащ филм се използват широко за изпаряване и концентриране на вода или разтворители в индустрии като медицина, хранителна, химическа и лека промишленост. Изпарителите с падащ филм също могат да се използват широко за третиране на отпадъчни течности в тези индустрии. Особено подходящо за чувствителни към топлина материали, това оборудване работи непрекъснато при условия на вакуум и ниска температура, с висок капацитет на изпаряване, спестяване на енергия и намаляване на потреблението, ниски оперативни разходи и може да осигури неизменност на материалите по време на процеса на изпаряване.

Подробности за изпарителите с падащ филм:

В изпарител с падащ филм течността, която трябва да се изпари, влиза от горната част на изпарителя с падащ филм и преминава през разпределителя на течността. Течността тече надолу по стената на тръбата във формата на филм. Причината, поради която падащият филмов поток може да подобри коефициента на топлопреминаване, е, че площта на потока на филмовия поток е много по-малка от действителната площ на напречното сечение на тръбата, така че числото на Рейнолдс на потока се увеличава значително, което прави коефициента на топлопреминаване значително по-висок от този на обикновено оборудване, пълно с течност. И падащият филм, и издигащият се филм се дължат на филмовия поток, който значително увеличава коефициента на топлопреминаване, но техният принцип на образуване на филм е различен. Повдигащият се филм се дължи на високата скорост на въздушния поток, което кара течността да образува филм и да се издига по стената на тръбата; Падащият филм се причинява от гравитацията и силата на овлажняване на течността върху стената на тръбата, което кара течността да тече надолу по стената на тръбата във формата на филм.

Следователно, някои от характеристиките на изпарителя с падащ филм са различни от тези на изпарителя с издигащ се филм:

В изпарителя с падащ филм няма колона със статично налягане, което няма да доведе до повишаване на точката на кипене. В същото време коефициентът на топлопреминаване няма нищо общо с температурната разлика. Това означава, че коефициентът на топлопреминаване може да бъде много висок при ниска температурна разлика на топлопреминаване, така че падащият филм е по-подходящ от издигащия се филм за изпаряване на чувствителни към топлина вещества.

Падащият филм е различен от издигащия се филм и коефициентът на предаване на филма не зависи от скоростта на парата в тръбата, така че е подходящ за случаи с малко изпарение. Например, някои изпарители с два ефекта често използват изпарение с нарастващ филм по време на първия етап на изпаряване, докато изпаряване с падащ филм се използва във втория етап на изпаряване.

Тъй като филмовият поток от изпарение на падащ филм разчита на въздействието на гравитацията, под действието на гравитацията течността преминава през разпределителя на падащ филм, образувайки форма на филм и равномерно разпределена към всяка топлообменна тръба. Когато инсталирате разпределителя на падащ филм, той трябва да бъде хоризонтален, за да се избегне неравномерно разпределение на потока течност, което може да повлияе на образуването на филм и скоростта на потока, необходими за изпаряване на падащия филм. Преди HDH да проектира и произведе изпарител с падащ филм, техническото лице ще комуникира подробно с клиентите относно следното:

Съставът и спецификациите на течната смес от суровини - това може да определи точния избор на материал за изграждане на изпарителя

Степен на концентрация на суровината (течна смес)

Изисквания за концентрация за завършване

Капацитет за обработка (обем)

По този начин HDH може да проектира според предоставените от вас данни и изисквания, да определи подходящите материали за изграждане на оборудване и да определи коя форма на изпаряване да използва, независимо дали е изпарител с повдигащ се филм или изпарител с падащ филм.

Падащ филм Изпарителï¼хидравлично изпитванеï¼
